Dimsemonsteret

Print dit eget dimsemonster med horn, skæve tænder og plads til småting. En monsteræske med bevægeligt låg og en udtagelig indsats med seks rum.

Prototype – endnu ikke fysisk testet

Projektet er endnu ikke bygget og afprøvet i virkeligheden. Mål, pasform og vejledning kan indeholde fejl. Læs projektteksten for de kendte begrænsninger, og prøv gerne en lille del først.

Sværhedsgrad: Let

Hobbyunivers

Primært: 3D-print

Byg den. Vis den. Få belønning.

Upload dit færdige projekt

+75 point · +1 lod

Jeg har lavet denne

Du skal logge ind for at dele din version.

Udgivet af SkaberkassenOfficiel

0kommentarer

Om projektet

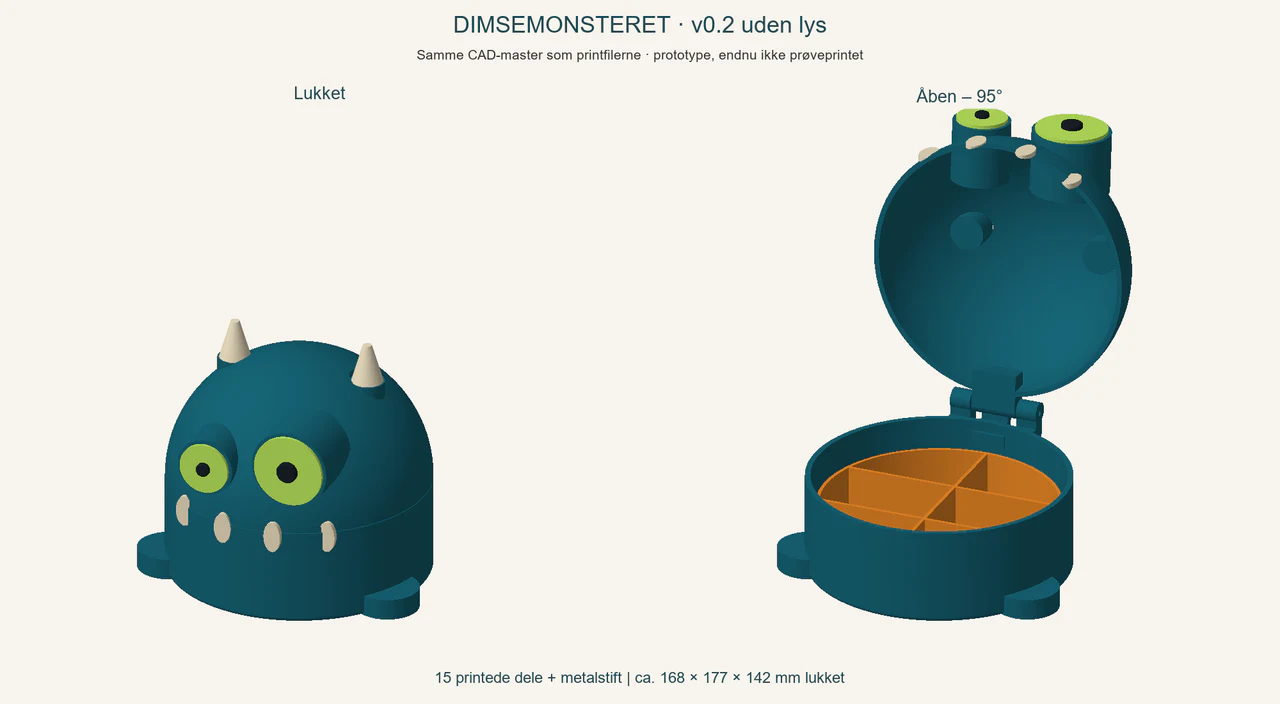

Giv dine dimser et hjem med lidt personlighed. Dimsemonsteret er en 3D-printet æske til små hobbydele, perler, skruer og alle de andre småting, der ellers bliver væk på bordet. Du printer delene i dine egne farver og samler monsteret med en metalstift og lidt lim. Hovedet åbnes med hånden, og et indbygget stop begrænser åbningen. Indeni ligger en udtagelig indsats med seks rum, så du kan holde styr på indholdet. Du får printfiler, redigerbare CAD-filer og en dansk samlevejledning med illustrationer af den faktiske model. Dette er prototype v0.2, som endnu ikke er fysisk prøveprintet. Modellen er digitalt kontrolleret, men pasform og holdbarhed skal stadig afprøves. Start med de medfølgende pasformstest, og vær forberedt på, at tilpasninger kan være nødvendige. Del gerne dit resultat og dine erfaringer, så vi kan forbedre næste version sammen.

Det skal du bruge

Materialer

PLA-filamentOverslag fra en slicer for de 15 produktdele inklusive støtte, ikke et målt forbrug. Pasformstestene kommer oveni (cirka 24 g). Vælg dine egne farver, og beregn forbruget i din slicer.Cirka 500 g (slicerbaseret overslag)
Glat metalstift1 stk., Ø3 mm × cirka 65 mm.1
Akselkraver med skrue2 stk. til glat Ø3 mm aksel, højst cirka 5 mm brede hver.2

Sådan gør du

Trin 1: Start med pasformstestene

Print hængseltestene 11 og 12, og prøv dem med den faktiske Ø3 mm metalstift. Hængslet skal bevæge sig uden at blive presset sammen. Print derefter øjentestene 13 og 14 sammen med øjenfladerne 04 og 05. Øjnene skal passe uden at revne eller udvide soklerne. Brug samme materiale og indstillinger som til de endelige dele. Modellen er endnu ikke fysisk prøveprintet. Stop og undersøg pasformen, hvis noget binder.

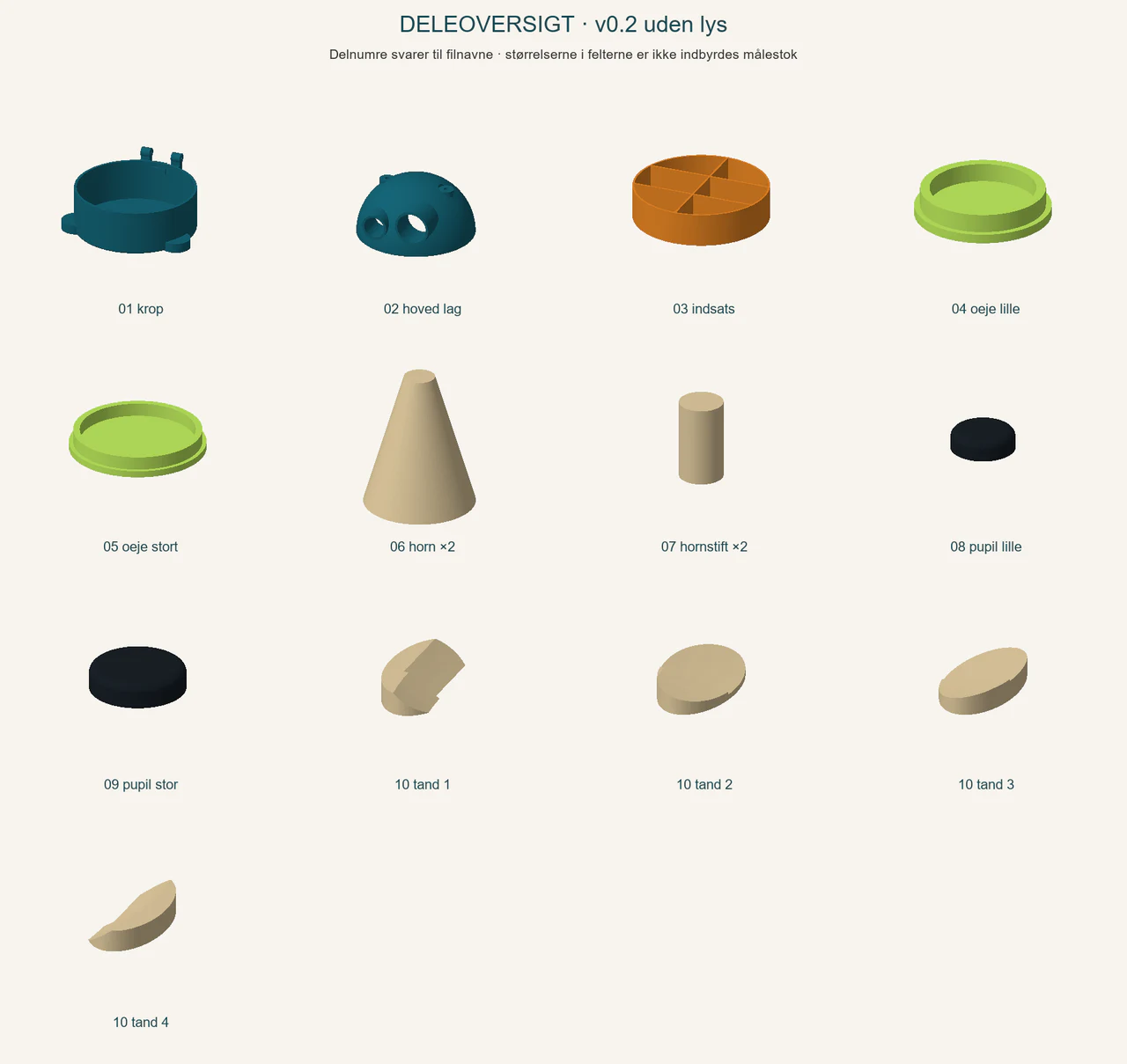

Trin 2: Print monsterets dele

Print delene i 100 % størrelse efter printoversigten i downloadpakken. Horn og hornstifter skal hver printes to gange. De fire tænder er forskellige, så print én af hver. Krop og hoved kræver støtte. Kontrollér især hovedets inderside, øjensoklerne og stoptungen i slicerens preview, før du starter.

Trin 3: Fjern støtte og prøv delene

Fjern støttematerialet forsigtigt. Rens hængselhuller, øjensokler og åbningsstoppets kontaktflader uden at ændre deres form unødigt. Prøv alle dele uden lim. Bevar tandnumrene, så de fire forskellige tænder ikke bliver blandet sammen.

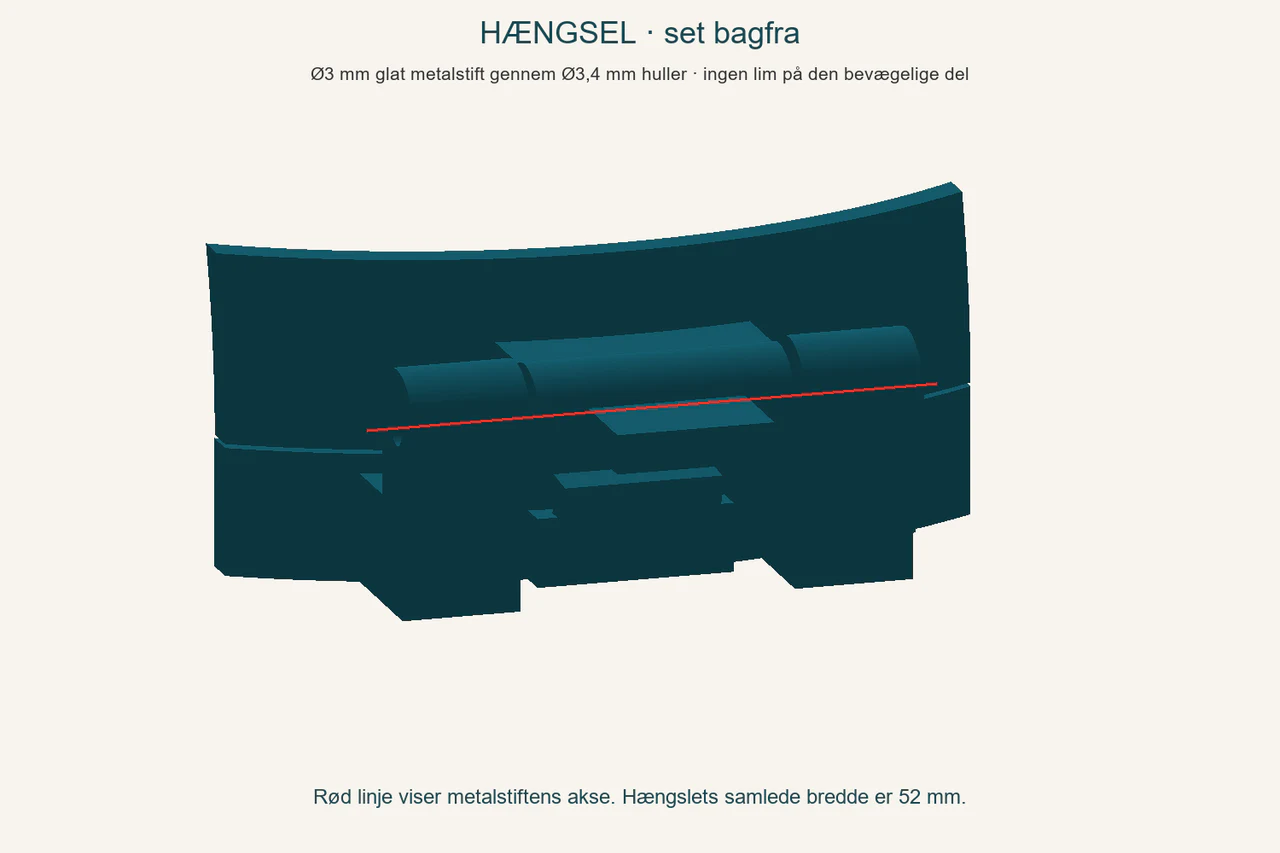

Trin 4: Saml hængslet

Placér lågets midterste hængsel mellem kroppens to ører. Hold låget, og før metalstiften gennem hullerne uden slag eller vold. Montér en akselkrave udenfor på hver side. Kraverne skal fastholde stiften uden at klemme hængslet sammen. Brug ikke lim på de bevægelige kontaktflader.

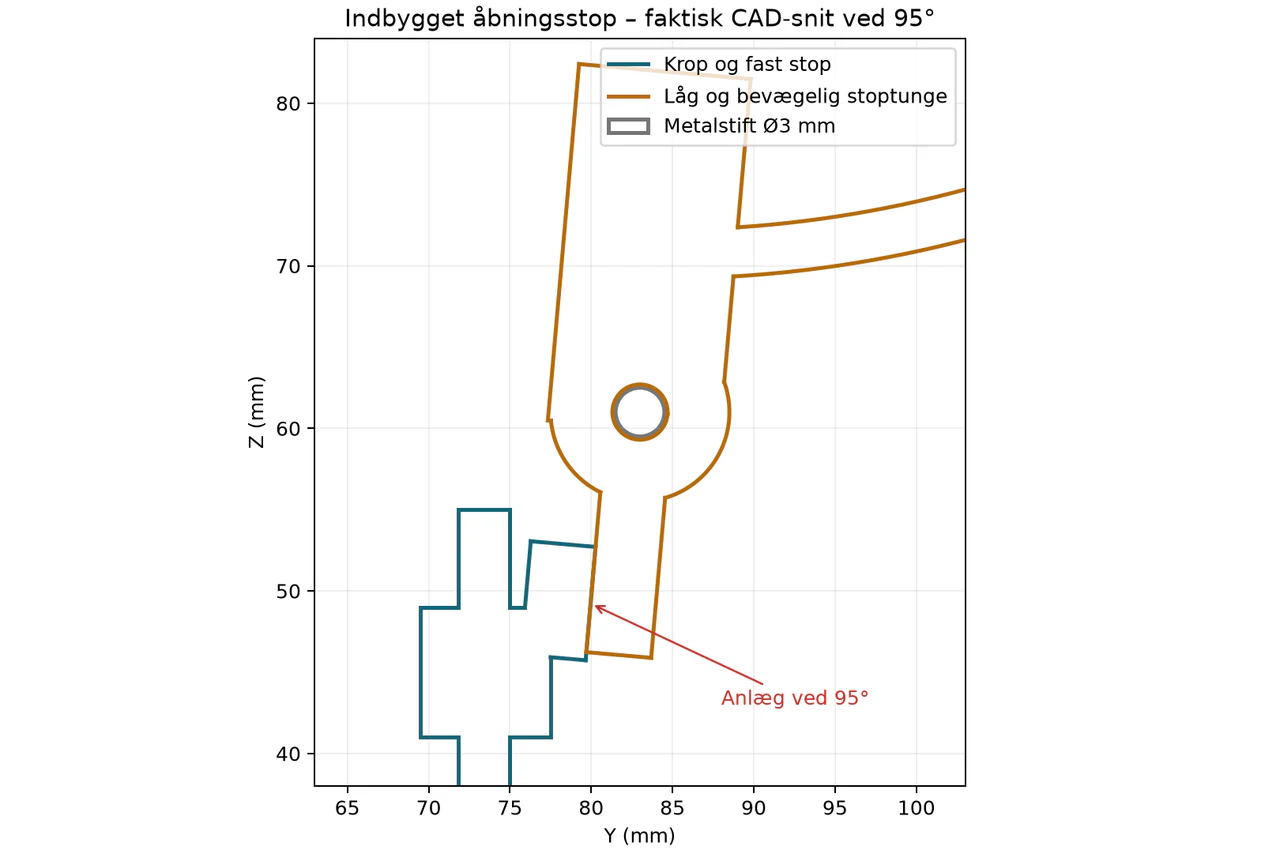

Trin 5: Kontrollér åbningsstoppet

Åbn låget langsomt, mens du holder det. Den bageste stoptunge skal møde kroppens faste stop ved cirka 95°. Pres ikke låget videre. Stoppet er digitalt kontrolleret, men endnu ikke fysisk belastningstestet.

Trin 6: Montér hornene

Prøv horn og hornstifter uden lim. Hver stift går cirka 5 mm ind i hornet og cirka 5 mm ind i hovedet. Hornets plane base skal ligge an mod soklen. Lim en stift i hvert horn, og montér derefter hornene med en lille mængde lim. Lad limen hærde efter producentens anvisning.

Trin 7: Montér øjne og pupiller

Sæt det lille og store øje i de tilsvarende sokler udefra. Styreringen går ind i soklen, mens den brede flange hviler mod forkanten. Lim på kontaktfladerne. Lim den lille pupil på det lille øje og den store pupil på det store øje. Illustrationen viser pupillerne placeret i midten.

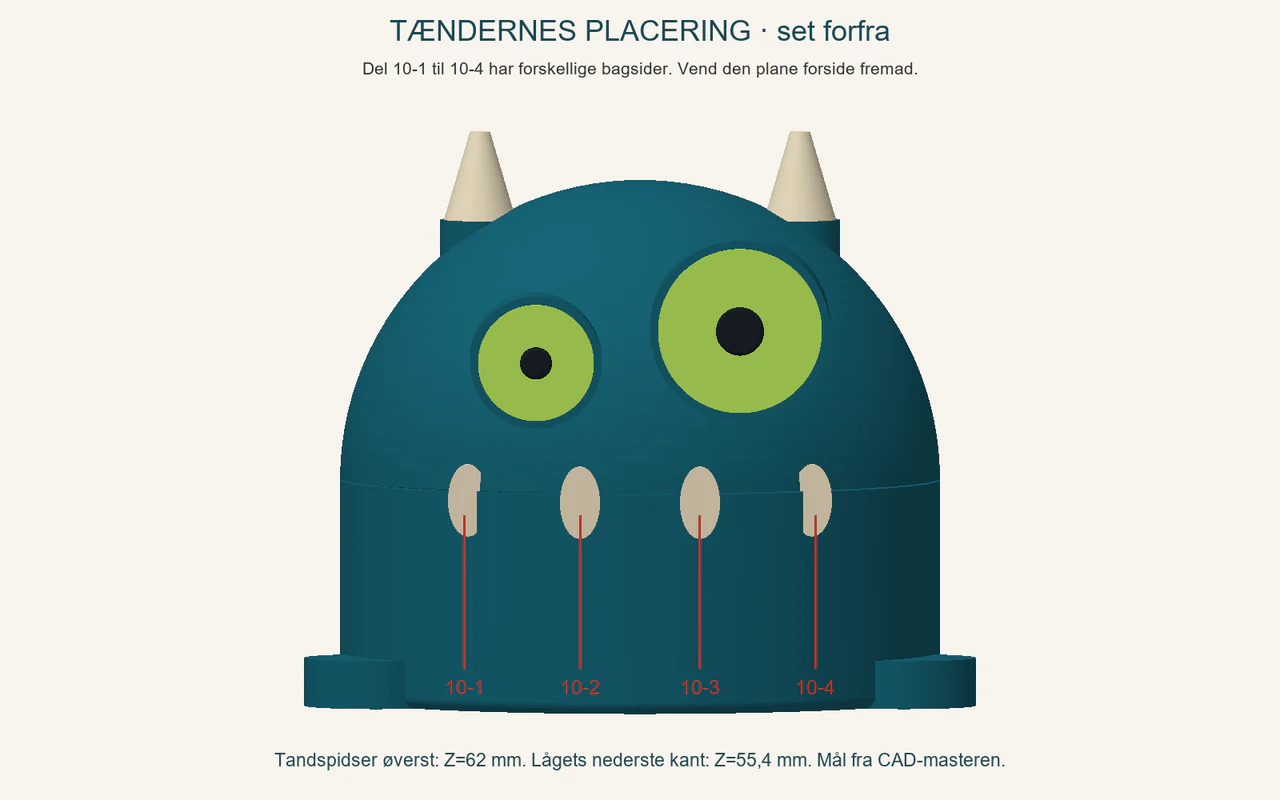

Trin 8: Placér og lim tænderne

Set forfra er rækkefølgen 10-1, 10-2, 10-3 og 10-4 fra venstre mod højre. De plane forsider vender fremad, og de tilpassede bagsider vender mod hovedet. Følg tandillustrationen. Tændernes øverste punkter ligger 6,6 mm over lågets nederste kant. Prøv placeringen med aftagelig tape og kontrollér lukningen før limning. Lim kun tændernes øverste kontaktflader mod låget. Den nederste del skal hænge frit foran kroppen.

Trin 9: Sæt indsatsen i og kontrollér samlingen

Sæt indsatsen med de seks rum ned på kroppens bund. Åbn og luk forsigtigt flere gange. Kontrollér, at tænderne går fri, stiften bliver på plads, og åbningsstoppet mødes uden at bøje hængslet. Prøv forsigtigt stabiliteten på et plant bord, både med og uden indhold. Del gerne billeder og oplysninger om printer, materiale, indstillinger og eventuelle tilpasninger, så næste version kan bygge på faktiske erfaringer.
